دستگاه اکستروژر دو پیچ قطبی با جعبه گیربکس عمودی

دستگاه اکستروژر دو پیچ قطبی با جعبه گیربکس عمودی

نام تجاری:	Hypet
شماره مدل:	ZS65/132 PVC Cable Duct Extrusion Line
MOQ:	1 مجموعه
قیمت:	USD 46300/set
زمان تحویل:	Plastic Cable Duct Extrusion Line 65working days
شرایط پرداخت:	L/C، T/T

اطلاعات جزئیات

توضیح محصول

اطلاعات جزئیات

محل منبع:

چین

گواهی:

ISO9001, CE

قطر پیچ:

65/132mm

Application:

PVC Cable Duct Profile

Production Capacity:

280-320kg/h for profile

گارانتی:

1 سال

روش گرمایش:

گرمایش برقی

ولتاژ:

380 ولت 50 هرتز 3 فاز (سفارشی)

Motor/Inverter:

Siemens/ABB/China top brand

طرح:

پیچ دوقلوی مخروطی

قدرت حرکتی اصلی:

37 کیلو وات

Station/ Cavity:

Four

Extrusion mould:

One for Four

Profile range:

12*12 to 39*19mm

سیستم کنترل:

PLC با صفحه نمایش لمسی

Max length of the full line:

about 20m

Engineer installation service:

Yes

Packaging Details:

Standard Package for sea shipment

Supply Ability:

Plastic Cable Duct Extrusion Line 100set per year

برجسته کردن:

دستگاه اکسترودر دو پیچ پروفیل PVC

دستگاه اکسترودر دو پیچ کابل PVC

توضیح محصول

دستگاه اکستروژر دو پیچ قطبی با جعبه گیربکس عمودی 0

دستگاه اکستروژر دو پیچ قطبی با جعبه گیربکس عمودی 1

دستگاه اکستروژر دو پیچ قطبی با جعبه گیربکس عمودی 2

دستگاه اکستروژر دو پیچ قطبی با جعبه گیربکس عمودی 3

دستگاه اکستروژر دو پیچ قطبی با جعبه گیربکس عمودی 4

خط توليد مقدمه مختصر:

ویژگی ها	تولید بالا	180 تا 320 کیلوگرم در ساعت برای انواع مختلف
	کارایی بالا	کیفیت پایدار، عملکرد کارآمد باعث می شود که مهارت های بالا
	صرفه جویی در انرژی	این می تواند انرژی 20-30٪ را با ماشین و نرم افزار صرفه جویی کند.
	کنترل هوش مصنوعی هوشمند	نرم افزار PLC + HYPET برای کنترل اتوماتیک عملیات و ذخیره هر مورد فرمولاسیون
اطلاعات ماشین	انواع محبوب برای استفاده	نوع تک سر، دو سر و چهار سر
	شکل و اندازه محصول	می تونه طبق خواسته ی مشتری انجام بشه
	مقدار Caco3	از 30phr تا 100phr در صورتی که PVC 100phr باشد.
	مواد قالب	4Cr13 با درمان حرارتی HB280-310
	اندازه گیری طول قالب	200 میلی متر
	طول مخزن خنک کننده آب	1200mm برش با یکدیگر
شرایط کاری	برق	3-فاز، 380v +/- 10٪، 50Hz (دیگر در اختیار)
	کل قدرت	بستگی به خطوط مختلف داره
	آب خنک کننده	≤ 20°C ≥ 0.3Mpa
	آب فشرده	> 0.3m3/min، > 0.5Mpa
	اندازه های کلی (LWH)	22000* 1600* 2500 میلی متر

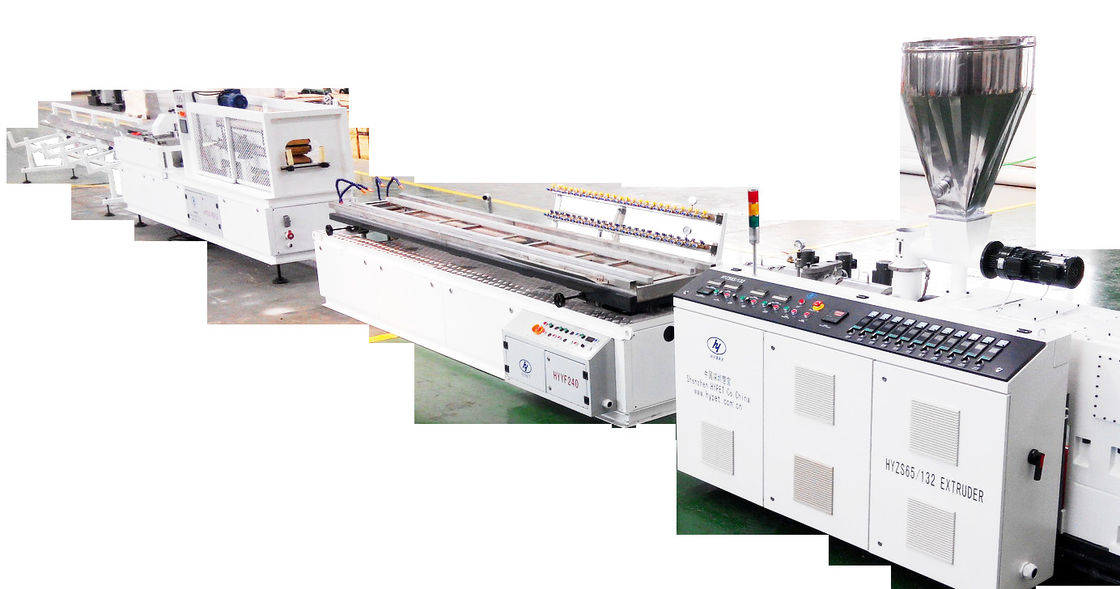

HYZS65/132 خروجی دو پیچ مخروطی با خط جریان پایین کانال کابل HYYF240:

SN	نام قطعات	مقدار
1	HYZS65/132 خروجی دو پیچ مخروطی با موتور 45kw	1
2	میز کالیبراسیون چهار ایستگاه در 4 متر پمپ خلاء 5.5kw * 1 پمپ آب 1.5kw * 1 در عرض 400mm	1
3	چهار ایستگاه کشش از واحد دو پنجه نوع * 4، 0.75kw * 8 مجموعه	1
4	چهار ایستگاه برش ، اندازه برش حداکثر 50 * 40mm * 4	1
5	ایستگاه چهار استاکر	1

لیست قالب های لوله های کابل:

	قالب در چهار سر مواد 4Cr13 فولاد ضد زنگ	تعداد سال
1	16*16 در چهار سر (چهار پایین + چهار پوشش)	1
2	20*20 در چهار سر (چهار پایین + چهار پوشش)	1
3	25*16 در چهار سر (چهار پایین + چهار پوشش)	1
4	30*30 در چهار سر (چهار پایین + چهار پوشش)	1
5	40*25 در چهار سر (چهار پایین + چهار پوشش)	1

مشخصات فنی:

SN	پست ها	توضیحات
HYZS65/132 خروجی دو پیچ مخروطی
1	مدل اکستروژر	پیچ دوگانه مخروطی HYZS-65/132
2	تولید	۳۰۰ تا ۳۵۰ کیلوگرم در ساعت برای پروفایل
3	قطر پیچ	Ø65/132 میلی متر
4	مواد پیچ	38CrMoAlA + آلیاژ ویژه
5	درمان حرارتی	پر از نیتروژن (0.50 ~ 0.70mm عمق)
6	هسته پیچ	کنترل اتوماتیک درجه حرارت (تخليه با روغن در اختيار خواهد بود)
7	سرعت چرخش	0 ~ 38 r/min
8	ساختار بشکه	دو فلزی در دو قسمت، قسمت جلو با آلیاژ ویژه وارد خواهد شد.
9	قسمت جلو بشکه	SKD11 با درمان حرارتی
10	پوشش داخلی	پر از نیتروژن (0.50 ~ 0.70mm عمق)
11	منطقه کنترل گرمایش	4 منطقه
12	روش گرم کردن	آلومینیوم ریخته شده/ سرامیک
13	قدرت گرمایش	۲۲ کیلو وات
14	سیستم خنک کننده	فن خنک کننده کم سر و صدا
15	قدرت خنک کننده	0.3kW x 3 مجموعه
16	درجه حرارت و فشار Transducer	برند معروف چین با کابل جدا شده
17	مارک جعبه دنده	جعبه دنده های HYMAX ساخته شده توسط HYPET
18	مواد مسکن	آهن کشنده
19	مواد ابزار	20CrMnTiA
20	سطح ابزار	با دقت بالا سخت شده و خرد شده
21	مواد محور	40Cr
22	دمای روغن	کنترل شده توسط دو سیستم
23	مهر و موم لاستیکی	استفاده شده از آب بندی کننده مخصوص لاستیکی وارداتی
24	اسکناس ها	با برند معروف و قابل اعتماد
25	خوراک دهنده دوز	نوع تغذیه دو پیچ
26	قدرت موتور	1.1kW
27	محدوده سرعت	1-50 دور در دقیقه
28	پل پودر	پل ضد پودر با مقدار بالا Caco3
29	کنترل	اینورتر از نوع بارگذاری سنگین
30	قدرت موتور تخلیه گازهای خلاء	2.2 kw
31	درجه خلاء	-0.04Mpa
32	مخزن خلاء	پاک کردنش آسونه
33	موتور راننده	موتور AC نوع سنگین برند معروف
34	قدرت موتور	۴۵ کیلو وات
35	کنترل کننده اینورتر AC	دلتای مشهور با خط سنگین
36	سیستم کنترل الکتریکی	سيستم کنترل اتوماتيک هوش مصنوعی سيمنس PLC+ HYPET
37	اجزای الکتریکی	برند در زیمنس، شنایدر اومرون، دلتا / ABB، فوجی، و قطعات کوچک بی اهمیت در چین نام تجاری معروف
38	منطقه دمای اضافی برای مرطوب کردن	8 منطقه
39	اندازه صفحه نمایش	14 ′′ مانیتور بزرگ
40	کابل کابینت برق	آسان جدا شدن توسط مفاصل
41	آداپتور برق اضافی	برای دستگاه های زیرنور و سایر دستگاه ها
ماشین آلات لوله کشی
میز کالیبراسیون با چهار ایستگاه
1	مواد	S304 فولاد ضد زنگ برای مواد آبیاری
2	طول	5،000 میلی متر
3	ارتفاع مرکز	1،000 میلی متر
4	حداکثر عرض محصول	۴۰*۴۰ میلی متر
5	اندازه مونتاژ قالب	320 میلی متر
6	پمپ خلاء	5.5 کيلو وات x 1 مجموعه
7	پمپ آب	2.2 کیلو وات x 1 مجموعه
8	پمپ خشک کن گرم	1.5kW*2
9	مفاصل خلاء	30 عدد
10	اتصال لوله های آب	30 عدد
11	ارتفاع مرکز	1،000mm +/- 50mm قابل تنظیم
12	جداکننده گاز آب	برای پمپ های چندگانه (3)
13	اتصال خلاء	Ø50mm *2
14	اتصال آب	Ø50mm *2
15	قدرت موتور متحرک	0.75 کيلو وات
16	محدوده حرکت جلو و عقب	800 میلی متر
17	محدوده حرکت عمودی	۸۵۰ تا ۹۶۰ میلی متر
18	تنظیم شیب	1-25mm با دستی
19	تنظیم متقاطع	1-50 میلی متر
20	تنظیم سمت چپ و راست	۱-۱۲۰ میلی متر
با چهار ایستگاه حرکت کنيد
1	نوع کشش	از بالا به پایین 2 پنجه * 4 مجموعه
2	حداکثر اندازه محصول	۴۰۴۰ میلی متر۴ مجموعه
3	عرض بلوک لاستیکی	56 میلی متر
4	با زور بکش	1600 N *4
5	حداکثر سرعت	0.5~7m/min *4
6	شکل کشش	می تواند برای شکل های مختلف محصول مناسب باشد
7	طول موثر کرم	1000 میلی متر *4
8	موتور	موتور AC با اینورتر معروف
9	قدرت	0.75 کیلو وات x 4 مجموعه
10	نوع کلیمپ و تنظیم	2 سیلندر انفرادی
11	ارتفاع مرکز	1،000 میلی متر
قطره با چهار ایستگاه
1	نوع برش	دستگاه برش میله با چهار ایستگاه
2	حداکثر اندازه برش	عرض 40 میلی متر × ضخامت 40 میلی متر *4
3	حرکت برش	حرکت قطبی
4	ادامه داده شده توسط	کانال قفل در حال اجرا
5	قدرت موتور برش	2.2 kW*4 مجموعه
6	دستگاه جذب گرد و خاک	2.2 کیلو وات x 1 مجموعه
7	فشار هوا	0.5 ~ 0.7Mpa
8	روش حرکت	پنوماتیک
9	روش کنترل	کنترل PLC
استاکر با چهار ایستگاه
1	میز خم شده	با استفاده از پنوماتیک
2	طول اسمی	4 ~ 6m * 4
3	روش کنترل	کنترل PLC

خدمات بعد از فروش

پست ها	مقدار
دوره ی تضمین	1 سال اما سرویس در دسترس است تا ابد، در طول دوره گارانتی هزینه قطعات توسط فروشنده پوشش داده خواهد شد به جز قطعات آسان شکسته و قطعات آسیب دیده توسط دلیل انسانی
آموزش قبل از حمل	خریدار's شخص فنی می تواند به چین قبل از حمل و نقل برای آموزش و کار ارسال شود، برای 7-10 روز
اسناد فنی	نقشه اصول الکتریکی، دستورالعمل کار و دستورالعمل قطعات الکتریکی و غیره
مهندسان فروش	فروشنده می تواند مهندسان کارخانه خریدار را برای راه اندازی و آموزش بفرستد اما هزینه های ناشی از کارشناسان فروشنده در کشور مشتری توسط خریدار پوشش داده می شود.شامل بلیط سفرهای شاتل هزینه پزشکی ترافیک داخلی، اقامت شام و همچنین 100 دلار / روز / یک نفر به عنوان حقوق برای مهندسان.
راه تماس	واتساپ، وی چت، موبایل و غیره +86 13823232106
